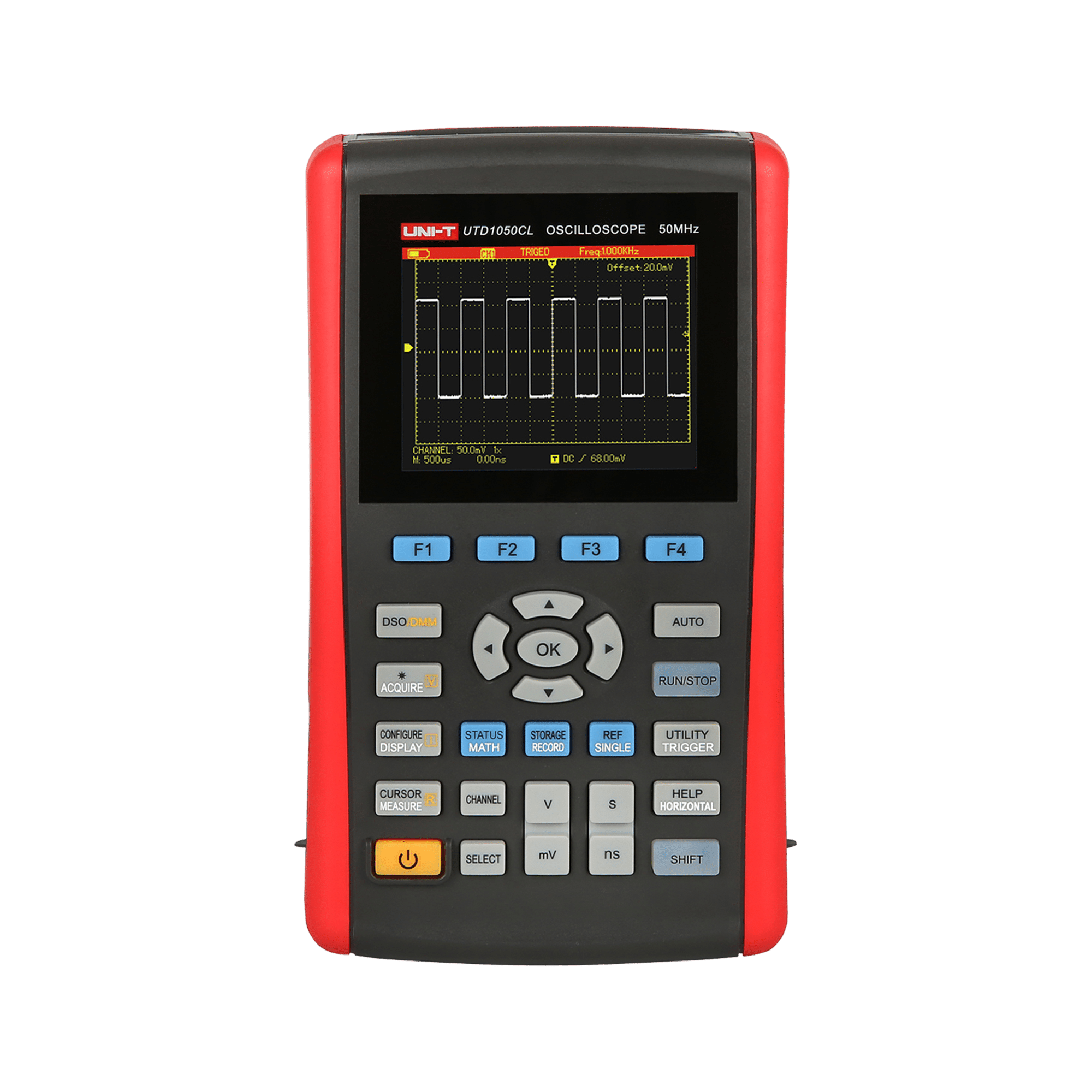

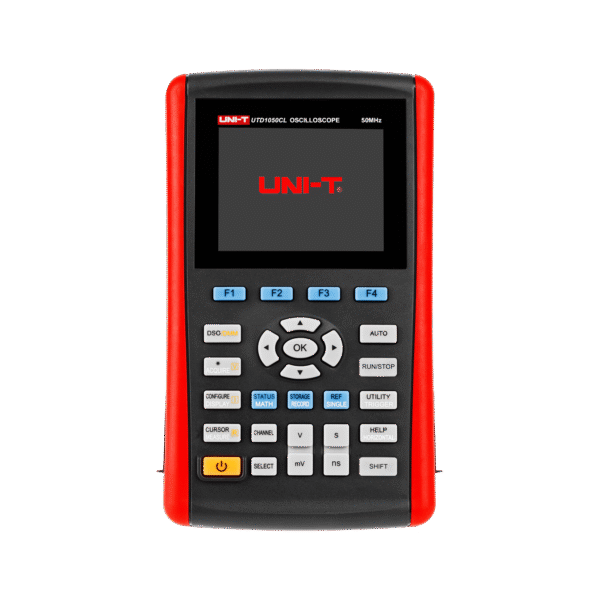

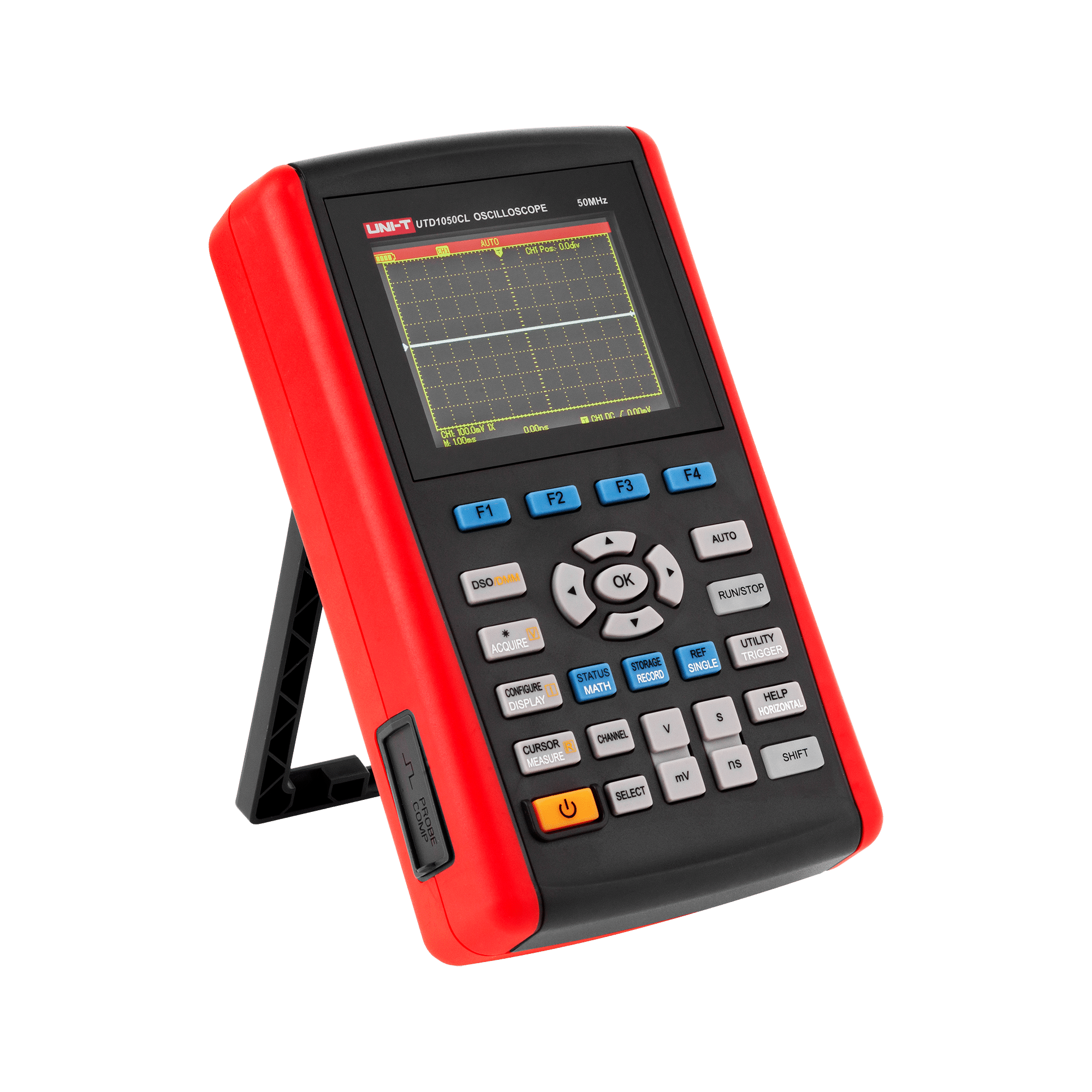

OSCILOSKOP UNI-T UTD105CL 50MHz

ISPORUČIVO U ROKU OD 7-10 RADNIH DANA

GLAVNI PARAMETRI
Analogna propusnost: 50 MHz
Broj kanala: 1
Vrijeme porasta: <= 7 ns
Brzina uzorkovanja: 250 MS/s
Dubina memorije: 12 kpts
Vremenska baza: 5 ns/div ~ 50 s/div
Vertikalna osjetljivost: 5 mV/div ~ 20 V/div
Metode pohrane: Postavljanje, valni oblik, bitmapa
Metode okidanja: Rub, širina impulsa, nagib, video
Operacije s valnim oblikom: FFT
Automatsko mjerenje: Od vrha do vrha, Amplituda, Vrijednosti: Maksimalna, Minimalna, Vrh, Niska, Srednja, Prosječna, RMS, Predokidanje, Frekvencija, Period, Vrijeme porasta, Vrijeme pada, Pozitivna/Negativna vrijednost impulsa, Radni ciklus
Frekvencijski prozor: 6 bita
Sučelja: Mini USB

MJERNI RASPON
DC napon: 400 mV/ 4 V/ 40 V/ 400 V ±(1%+5)
AC Napon: 400 mV/ 4 V/ 40 V/ 400 V ±(1,2%+5)
Stojna struja: 400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1%+5)
Izmjenična struja: 400 µA/ 4000µA/ 40 mA/ 4000 mA/ 4 A ±(1,5%+5)
Otpor: 400 Ohm/ 4 kOhm/ 40 kOhm/ 400 kOhm/ 4 MOhm/ 40 MOhm ±(1,2%+5)
Kapacitivnost: 51,2 nF/ 512 nF/ 5,12 µF/ 51,2 µF/ 100 µF ±(3%+5)

OPĆE ZNAČAJKE
Napajanje: 7,4 V 3600 mAh litij-ionska baterija baterija; 100 V~240 V AC, 50 Hz/60 Hz
Zaslon: 3,5” TFT LCD (320 x 240 px)
Dimenzije: 199 x 118 x 49 mm
Težina: 0,9 kg

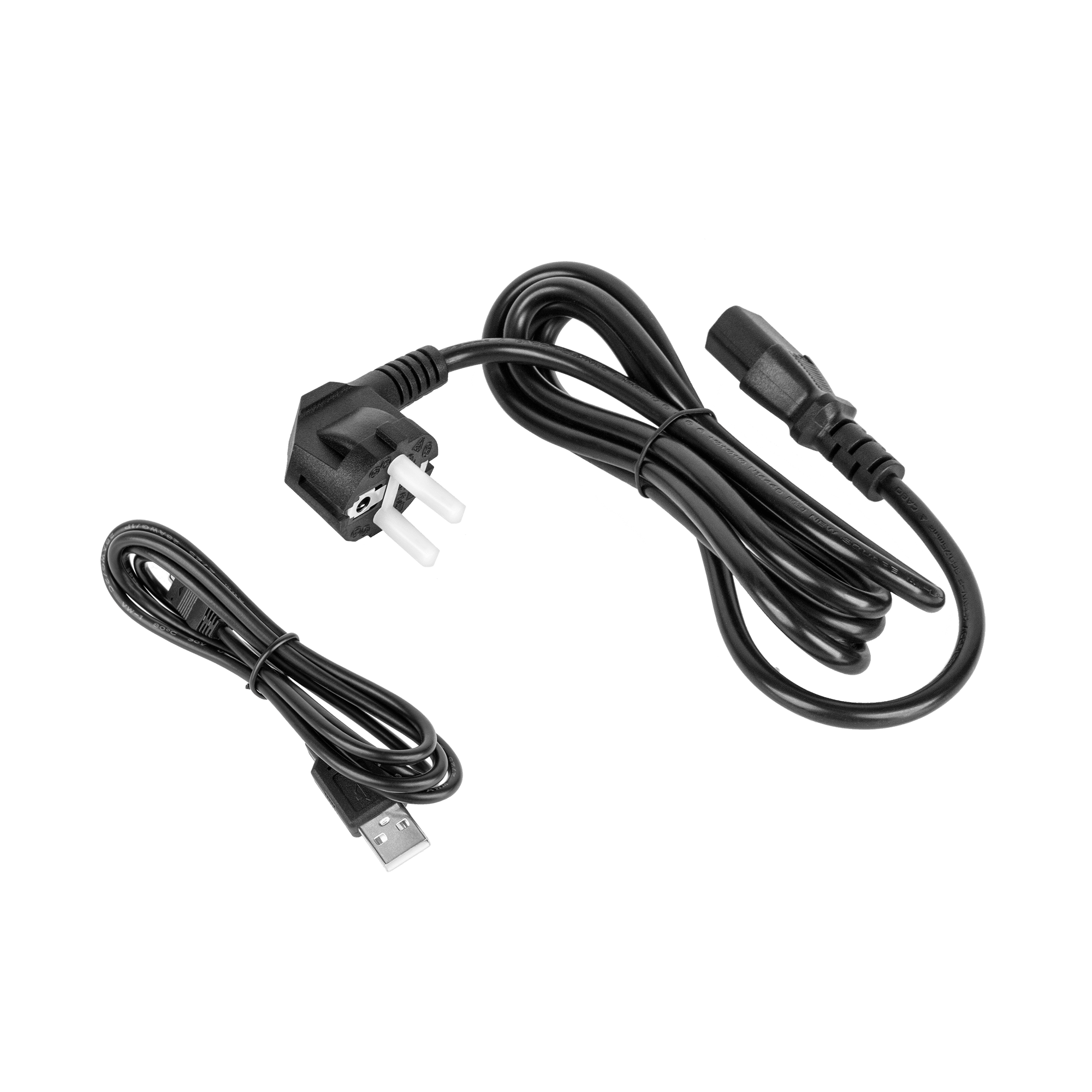

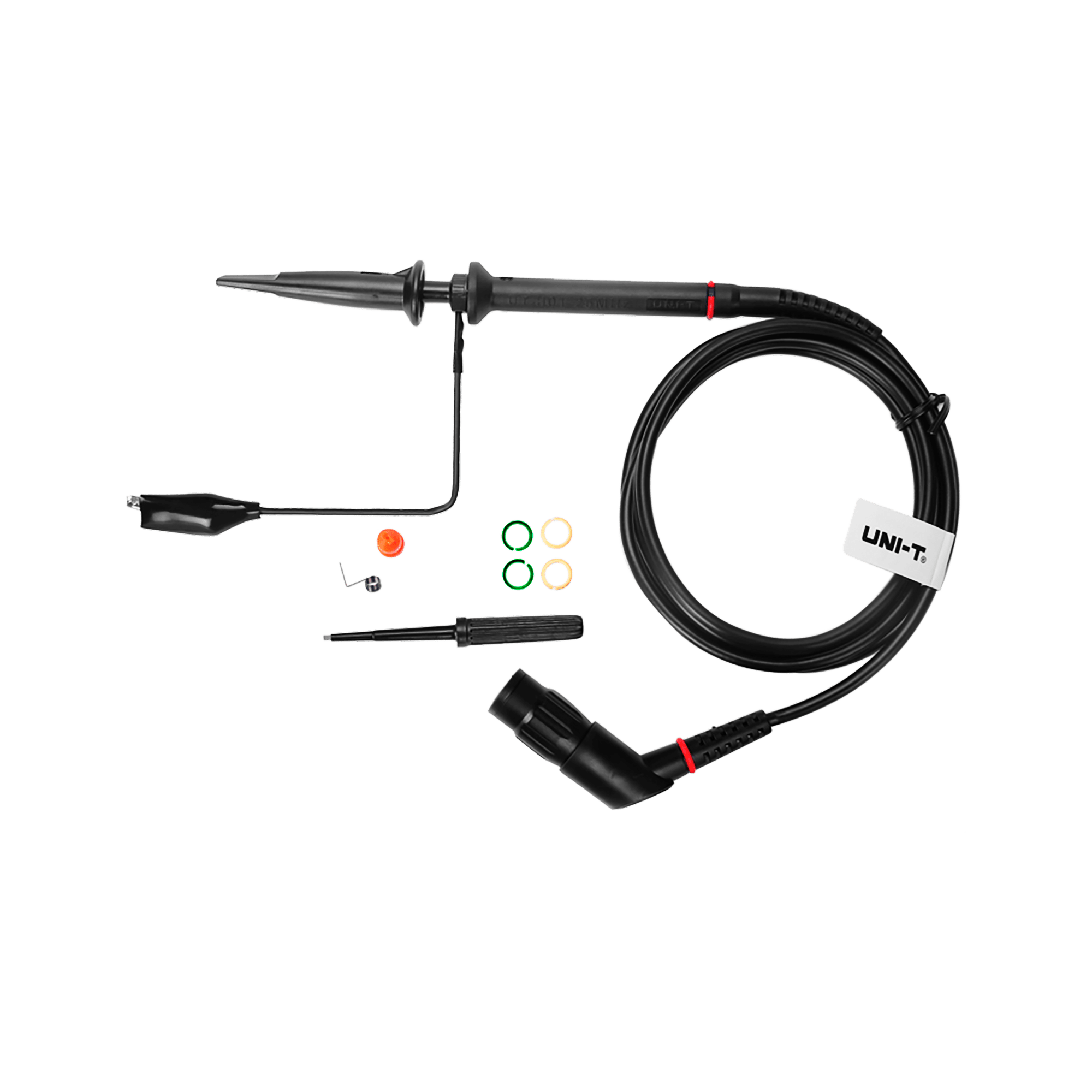

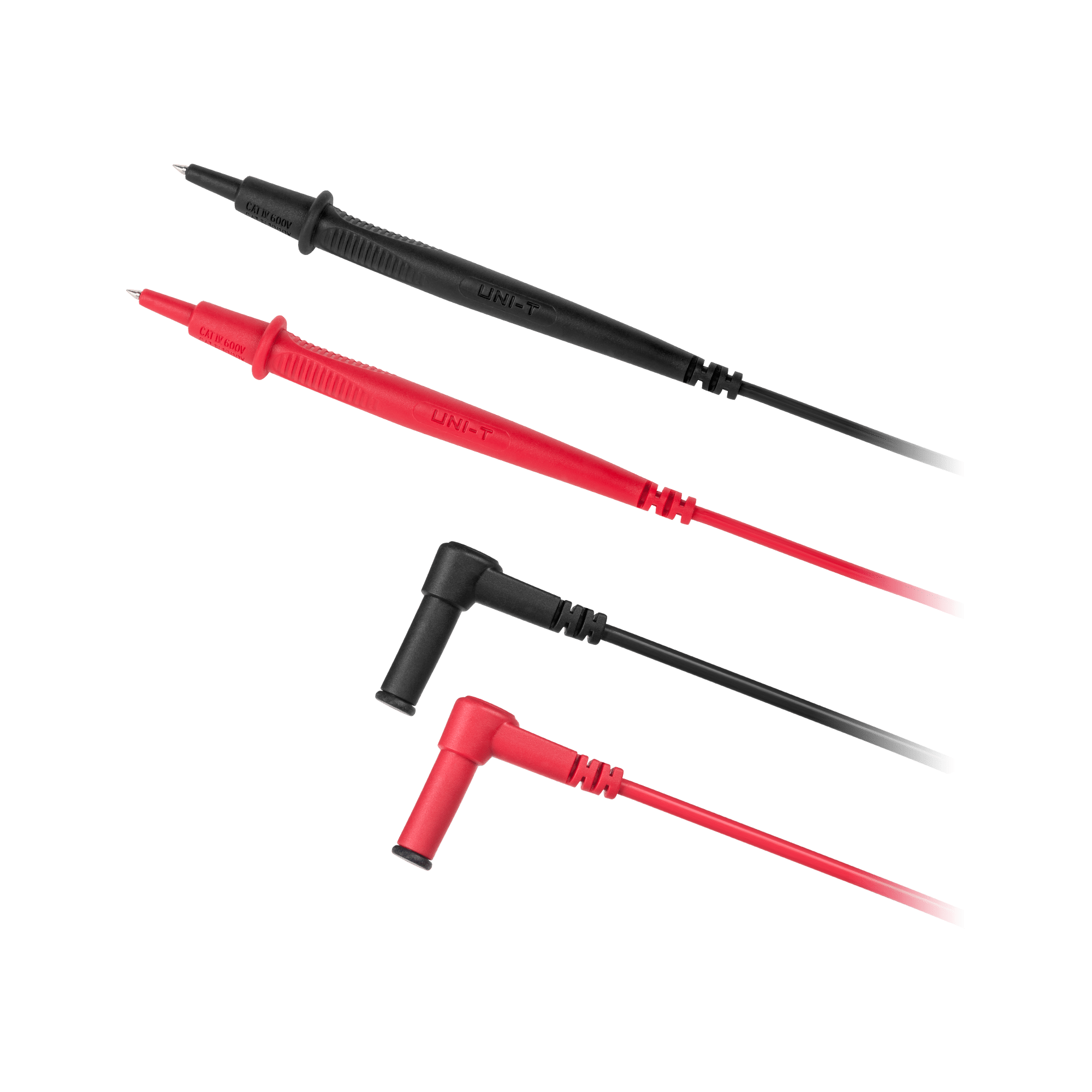

Pribor: kabel za napajanje, mjerni kabeli, mjerna sonda, USB kabel, napajanje, adapteri za mjerenje struje

• Širina pojasa (Bandwidth): 50 MHz (za brže i složenije signale)
• Broj kanala: 1 analogni kanal
• Brzina uzorkovanja (Sample Rate): 200 MS/s
• Dubina memorije: 12 kpts (značajno više od 4 kpts kod slabijeg modela)
• Vrijeme porasta (Rise Time): ≤ 7 ns
• Vremenska baza (Horizontal): 5 ns/div do 50 s/div
• Vertikalna osjetljivost: 5 mV/div do 20 V/div
• Načini okidanja (Trigger): Edge, Pulse Width, Video, Slope
• Matematičke funkcije: Podržava FFT analizu (Hanning, Hamming, Blackman, Rectangle)

• Prikaz: Do 4000 znamenki (3999 count) s automatskim ili ručnim prebacivanjem opsega
• Mjerenje napona: AC i DC napon do 400 V

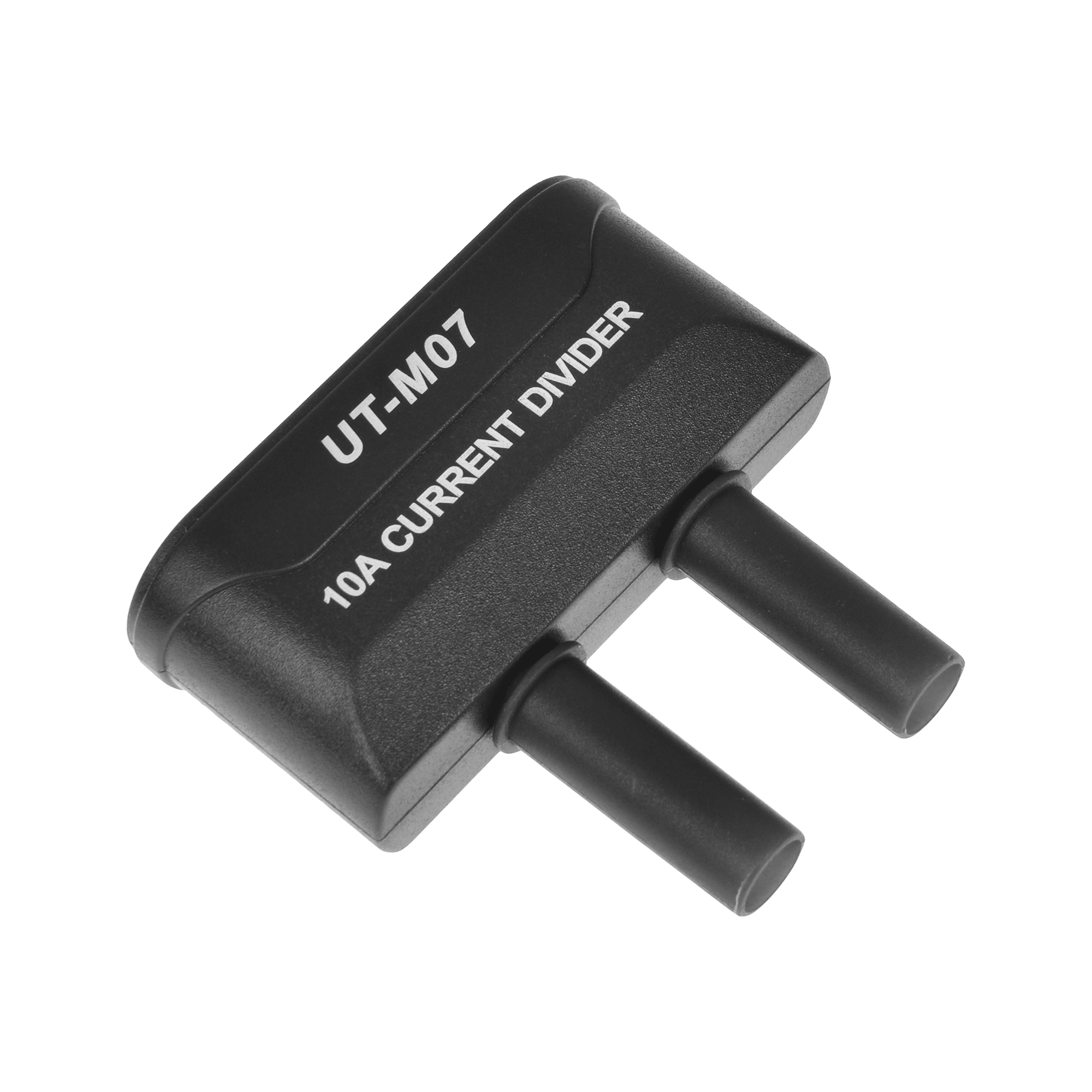

• Mjerenje struje: AC i DC struja do 10 A (pomoću priloženih modula/shunta)
• Otpor: Do 40 MΩ
• Kapacitet: Do 100 μF
• Dodatni testovi: Ispitivanje dioda, kontinuiteta te snimanje trendova (Trend Chart)

• Zaslon: 3,5-inčni (8,9 cm) TFT LCD u boji, rezolucija 320 x 240 piksela

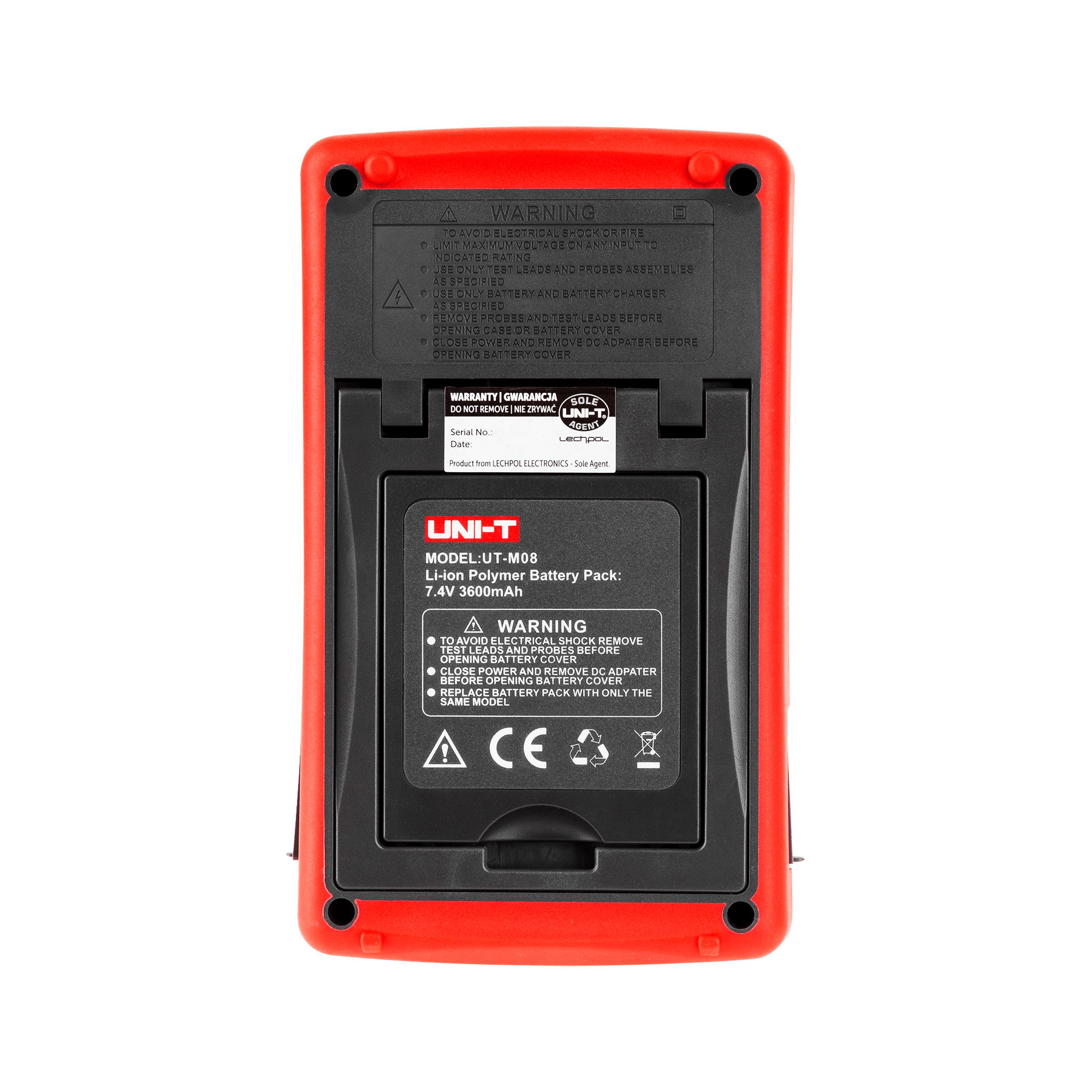

• Napajanje: Punjiva litij-ionska baterija (7,4 V, 3600 mAh) koja pruža do 8 sati autonomije

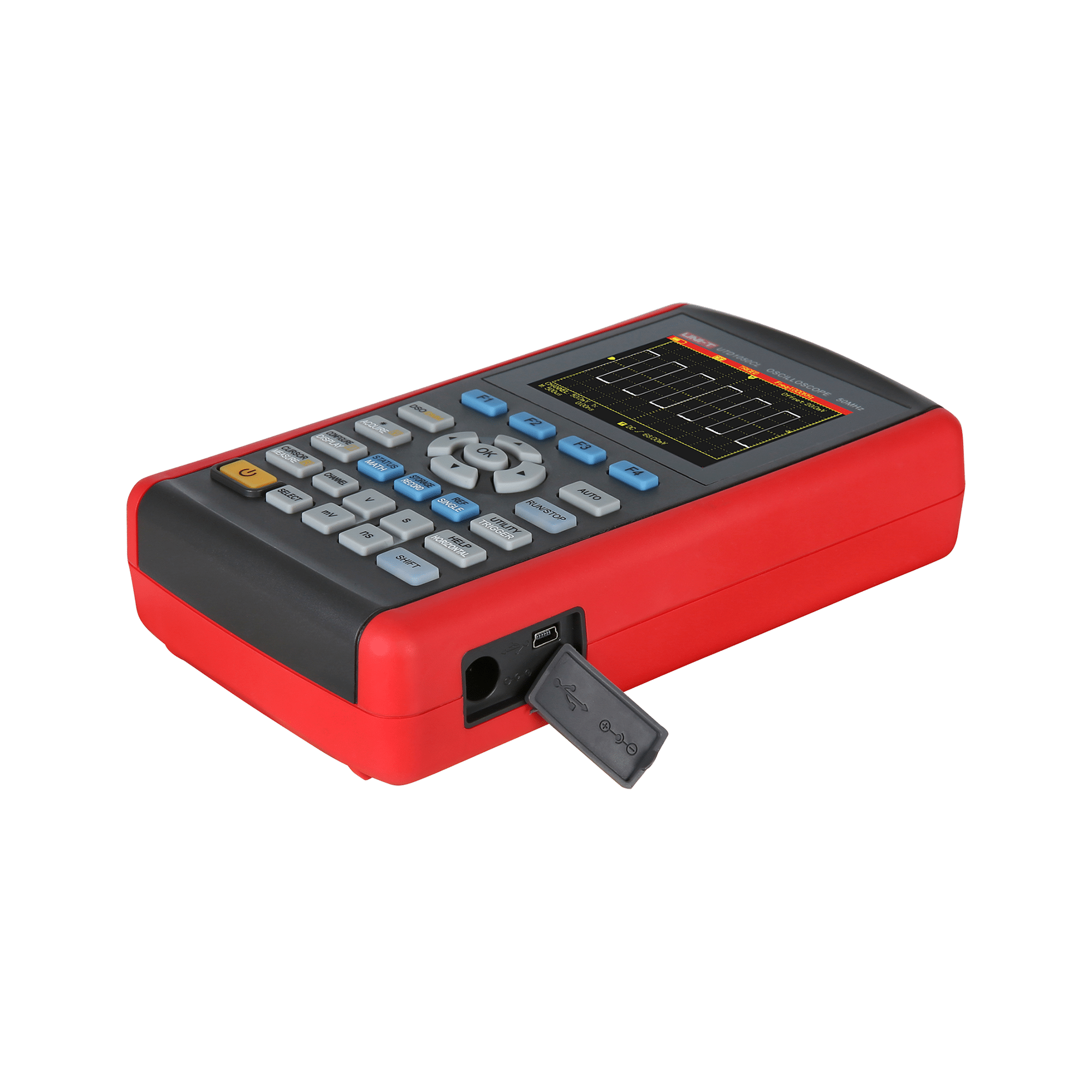

• Povezivost: Mini USB sučelje za povezivanje s računalom
• Dimenzije i masa: 199 x 118 x 49 mm; neto masa iznosi oko 0,9 kg
