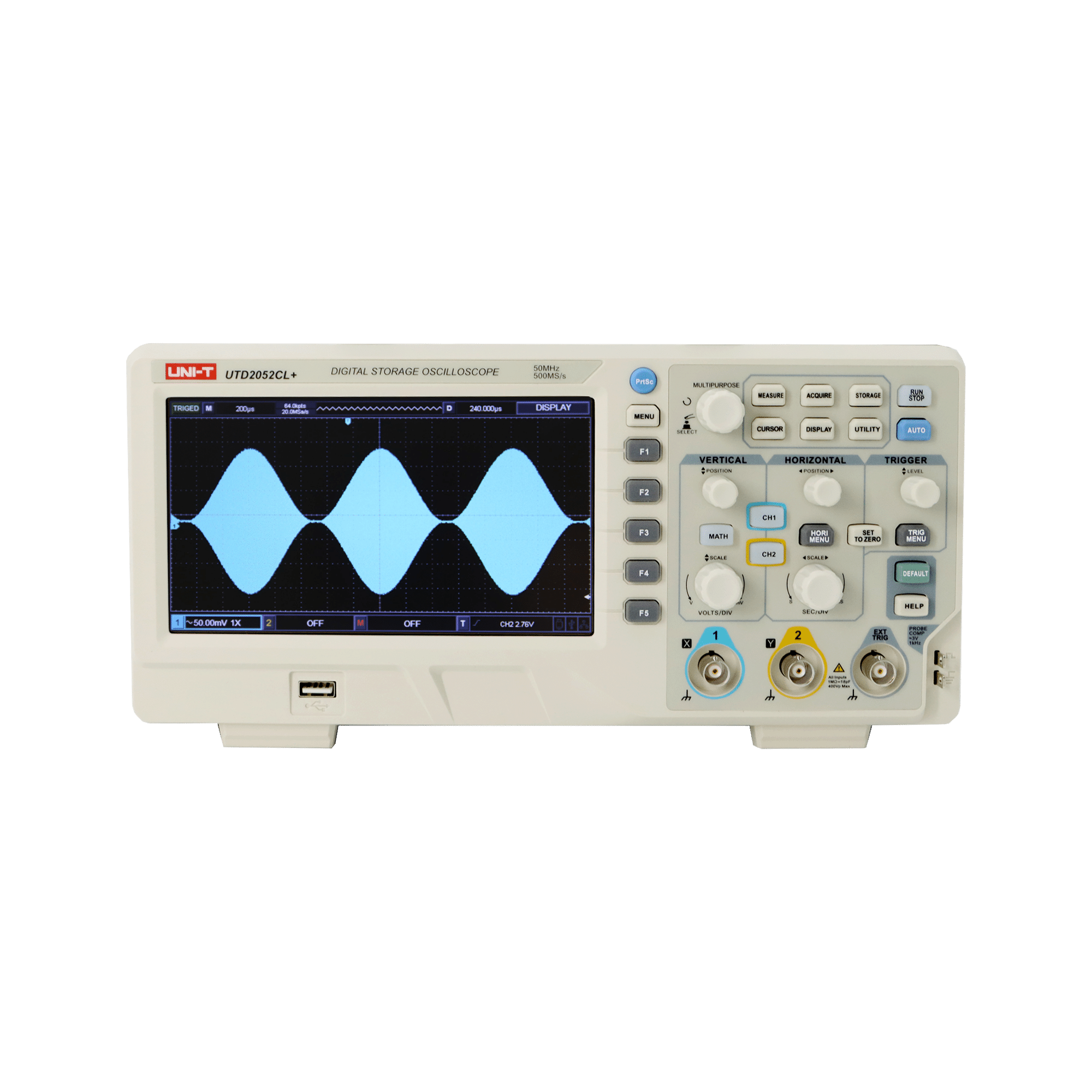

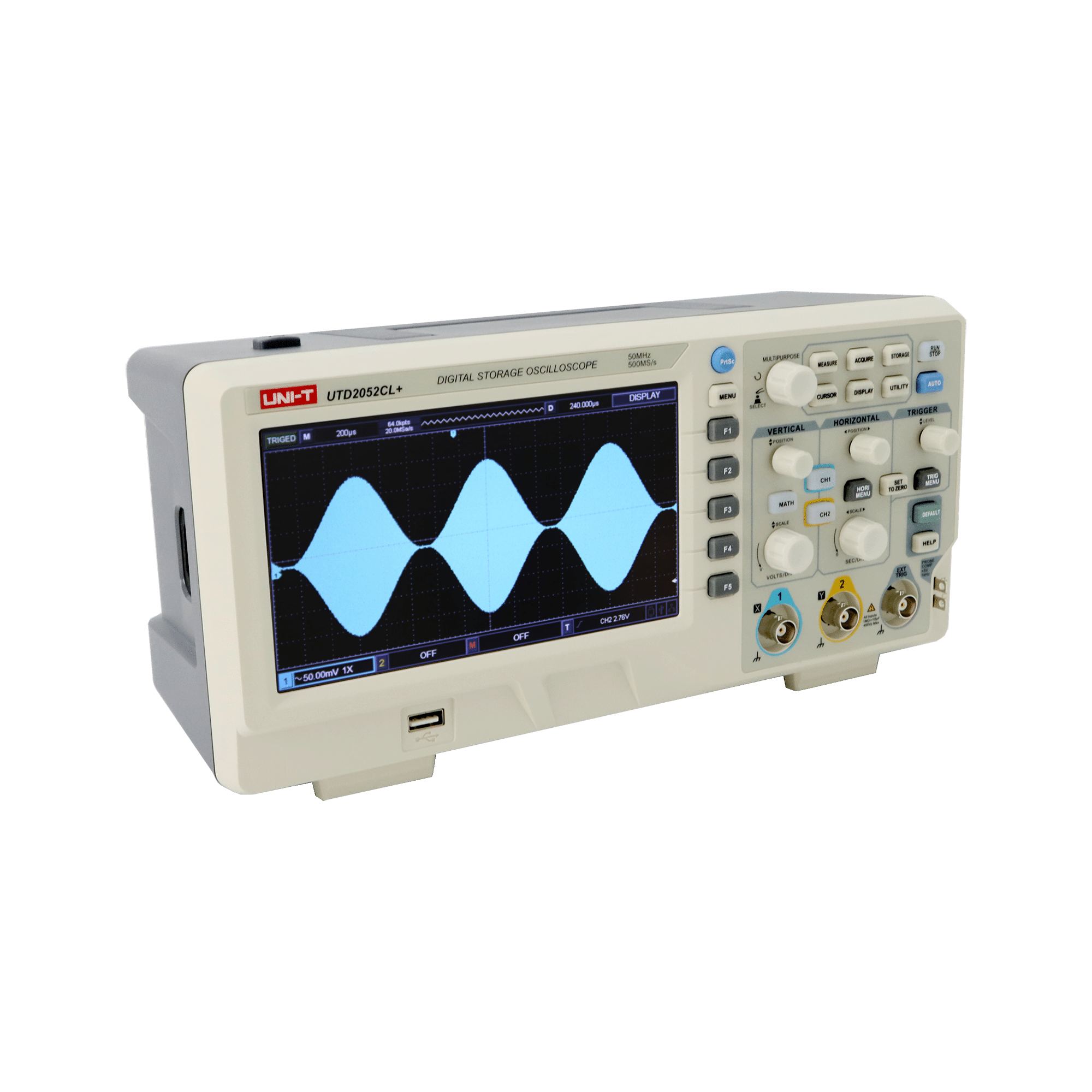

OSCILOSKOP UNI-T UTD2052CL+
ISPORUČIVO U ROKU OD 7-10 RADNIH DANA
Analogna propusnost: 50 MHz
Vrijeme porasta: <=7 ns
Broj kanala: 2
Brzina uzorkovanja: 500 MS/s
Dubina memorije: 24 Mpts
Brzina snimanja valnog oblika: 5000 wfms/s
Vremenska baza: 2 ns/div ~ 50 s/div
Vertikalna osjetljivost: 1 mV/div ~ 20 V/div
Pohrana podataka mjerenja: Postavke, Valni oblik, Bitmapa
Okidanje: Rub, Širina impulsa, Video, Alternativno
Matematičke operacije: Zbrajanje, Oduzimanje, Množenje, Dijeljenje
Sučelja: USB Host, USB uređaj, Pass/Fail
———–
OPĆE ZNAČAJKE
———–
Napajanje: 100V~240V AC rms, 50/60 Hz
Zaslon: 7” TFT LED (800×480 px)
Dimenzije: 306 x 138 x 124 mm
Težina: 2,5 kg
ovaj je uređaj primarno dizajniran kao klasični laboratorijski osciloskop s većim zaslonom i naprednijom kontrolnom pločom UNI-T.
Glavne karakteristike uređaja su:
Glavne tehničke specifikacije
-
- Širina pojasa (Bandwidth): 50 MHz UNI-T
- Broj kanala: 2 analogna kanala (omogućuje istovremeno praćenje i usporedbu dvaju signala) UNI-T
- Brzina uzorkovanja (Sample Rate): 500 MSa/s (u stvarnom vremenu) UNI-T
- Dubina memorije (Memory Depth): 64 kpts (znatno veća od starijih baznih izvedbi) UNI-T
- Brzina hvatanja valnih oblika: 5.000 wfms/s
- Vrijeme porasta (Rise Time): ≤ 7 ns UNI-T
Vertikalni i horizontalni sustav
-
- Vertikalna osjetljivost: 1 mV/div do 20 V/div UNI-T
- Vremenska baza (Horizontal): 2 ns/div do 50 s/div UNI-T
- Ulazna impedancija: 1 MΩ || 18 pF UNI-T
- Povezivanje ulaza (Coupling): AC, DC, GND
Funkcije i mjerenja
-
- Automatska mjerenja: Čak 34 različita parametra valnog oblika
- Matematičke funkcije: Zbroj (+), razlika (-), množenje (*), dijeljenje (/) te napredna FFT spektralna analiza
- Načini okidanja (Trigger): Edge, Pulse Width, Video, Slope, Alternate Tme.eu, UNI-T.
- Dodatni načini rada: XY mod (Lissajousove krivulje za mjerenje faznog pomaka) i ZOOM funkcija UNI-T.
Fizikalna obilježja i sučelje
-
- Zaslon: 7-inčni (17,8 cm) široki TFT LCD s rezolucijom 800 x 480 piksela, što omogućuje jasan i pregledan prikaz oba kanala

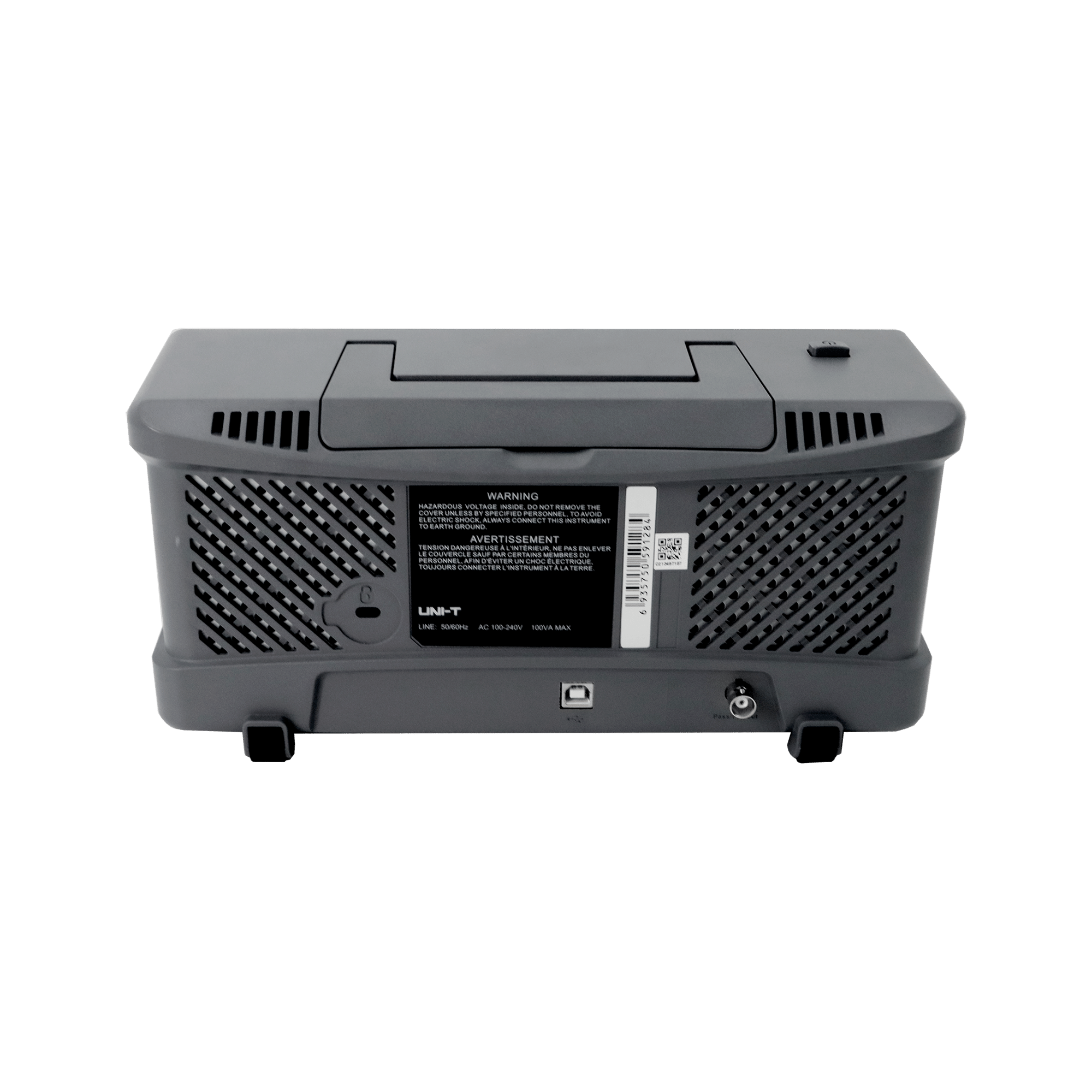

- Sučelja: USB Host (za spajanje USB memorije za spremanje slika zaslona i podataka) te USB Device (za povezivanje i kontrolu putem računala) Tme.eu.
- Napajanje: Rad isključivo na izmjeničnu struju (100–240 V AC), jer ovaj stolni model nema ugrađenu bateriju
- Dimenzije: 306 x 138 x 124 mm; masa oko 2,5 kg Tme.eu.

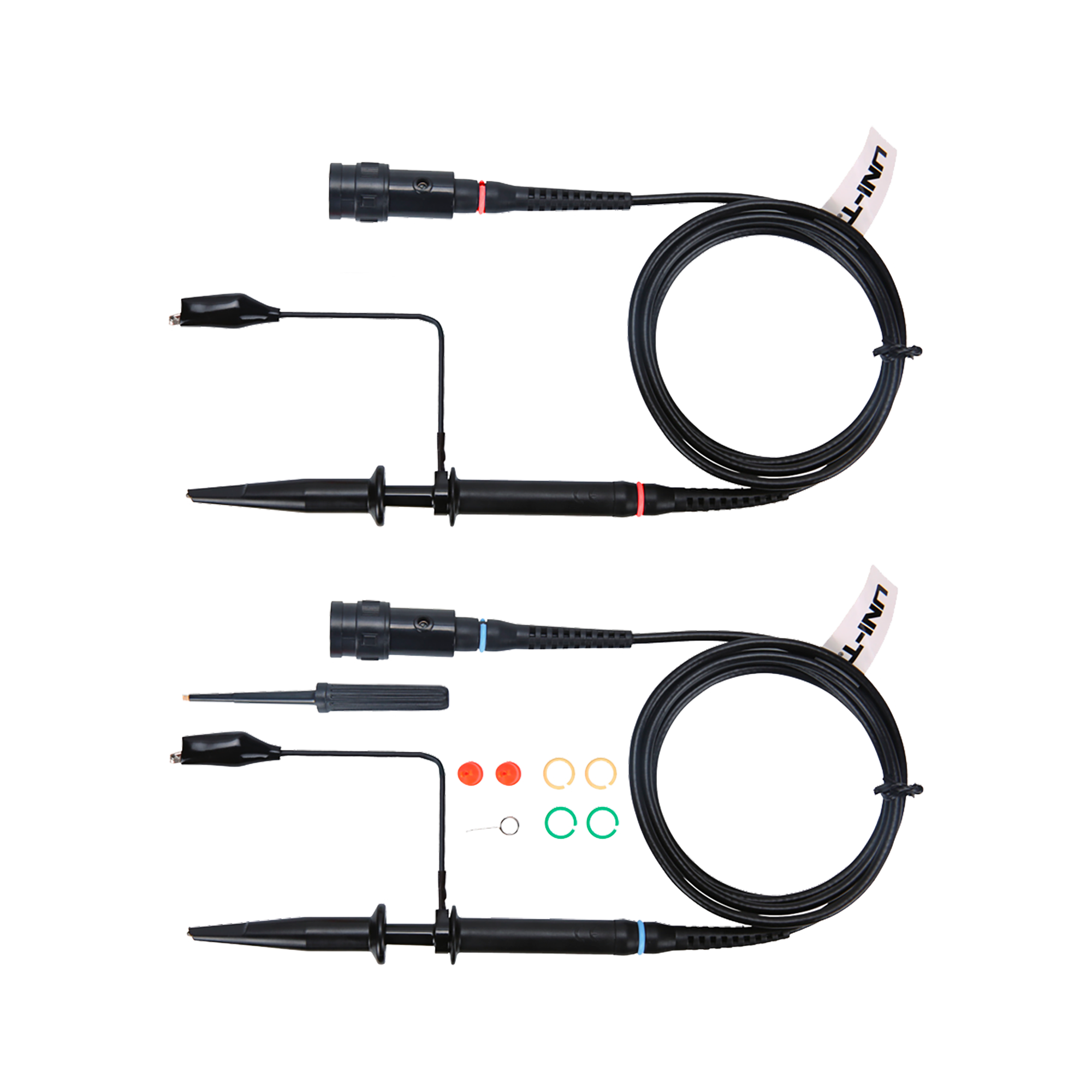

U tvorničkom pakiranju s uređajem dolaze dvije pasivne sonde (preklopne 1x/10x), strujni kabel te USB kabel
309,99 €
Dostupno uz narudžbu
